삼성 시스템 에어컨 실외기 용량별 전기사양

실외기 전기판넬을  짤때 소비전력과 차단기를 중요하게 생각한다.

 용량별 보기 쉽게 표로 작성하여 공유한다.



삼성 시스템 에어컨 실외기 용량별(HP) 전기사양표



실외기 (HP)	차단기	주전원	배관	성능 (냉방/난방)	소비전력 (냉방/난방)	운전전류 (냉방/난방/최대)
8	30	4	19/9	23.0/26.5	2.02/8.93	14.40/13.54/19.9
10	30	4	22/9	29.0/32.6	2.13/11.15	17.21/16.12/22.9
12	30	4	28/12	34.8/39.2	2.40/13.12	17.01/17.84/26.0
14	40	6	28/12	40.6/45.7	4.01/15.99	21.63/21.8/31.8
16	50	10	28/12	46.4/52.2	3.73/19.57	28.57/24.44/38.4
18	50	10	28/15	52.2/59.1	4.50/20.01	29.56/24.94/38.5
20	50	10	28/15	58.0/63.0	4.92/21.12	36.99/30.88/42.7
22	60	10	28/15	63.8/69.3	5.15/25.95	43.76/32.20/50.0
24	60	16	34/15	69.6/78.2	6.50/28.64	45.75/39.3/55.0
26	75	16	34/19	75.4/84.8	5.86/30.72	45.78/40.56/61.3
28	75	16	34/19	81.2/91.7	6.63/31.16	46.77/41.06/61.4
30	75	16	34/19	87.0/95.6	7.05/32.27	54.2/47.0/65.6
32	75	16	34/19	92.8/102.2	7.32/34.24	54.0/48.72/68.7
34	100	25	34/19	98.6/108.5	7.55/39.07	60.77/50.04/76.0
36	100	25	41/19	104.4/117.4	8.90/41.76	62.76/57.14/81.0
38	100	25	41/19	110.2/122.1	9.42/41.13	66.55/55.82/81.2
40	100	25	41/19	116.0/126.0	9.84/42.24	73.98/61.76/85.4
42	100	35	41/19	121.8/132.3	10.07/47.07	80.75/63.08/92.7
44	125	35	41/19	127.6/138.6	10.30/51.90	87.52/64.4/100.0
46	125	35	41/19	133.4/147.5	11.65/54.59	89.51/71.5/105.0
48	125	35	41/19	139.2/156.4	13.0/57.28	91.5/78.6/110.0

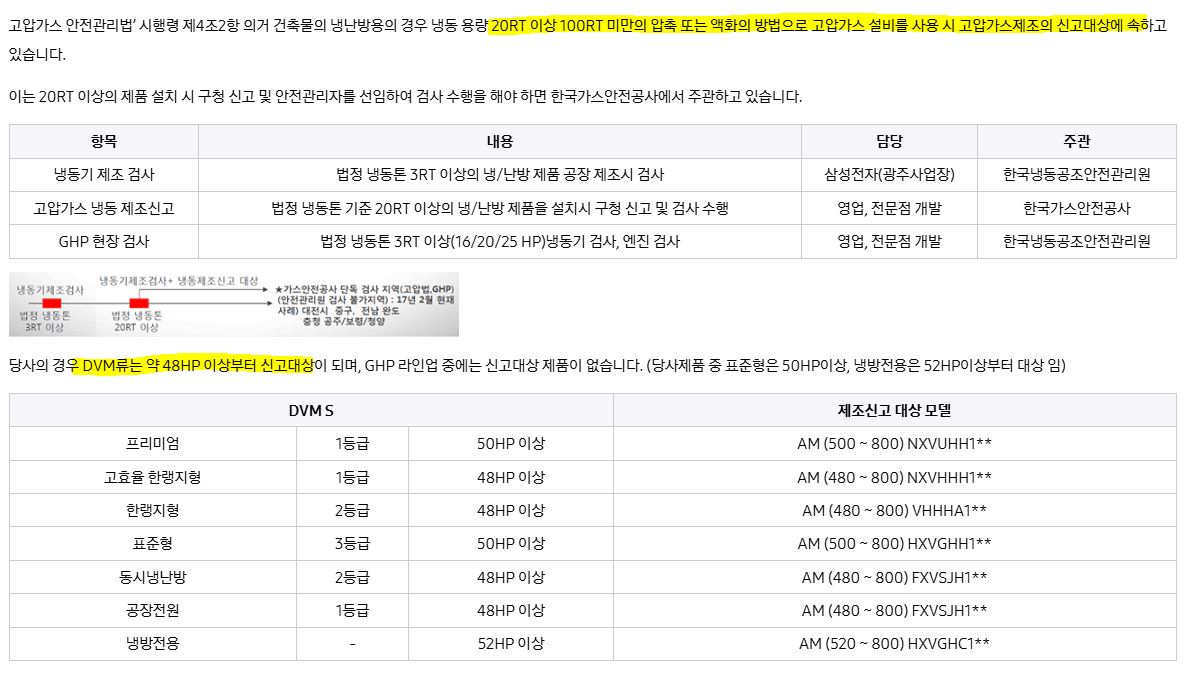

※ 고압가스 안전관리자 선임 기준이 어떻게 되는지 ?

[출처 : 삼성전자 사이트  참고]
