[오토캐드] 캐드 뒷배경 가리기 WIPE OUT 객체가리기

가끔씩 도면 작업을 하다보면, CAD 기본 단축키 외에 필요한것들이 있다.

그러다 우연히 네이버 검색을 통해 발견한 "WIPE OUT " 단축키를 소개해볼까 한다.



WIPE OUT



WIPE OUT 기능은 뒷 배경을 가려주면서 앞에 있는 객체를 좀더 선명하게 볼수있게끔 해주는 명령어이다.

종종 도면 위에 글씨가 가려지거나, 블록 객체로 잡혀있는 경우엔 WIPE OUT 기능을 쓴다.

선을 자르기에는 애매한 상황에서 뒷배경을 지우지 않고 바로 임시적으로 가려주는 효과를 볼수 있다.

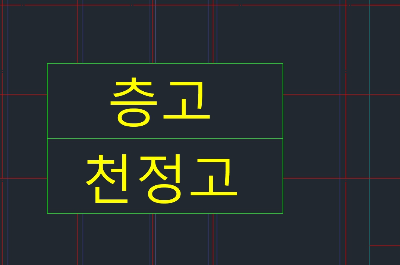

WIPE OUT 기능 변경 전 / 변경 후

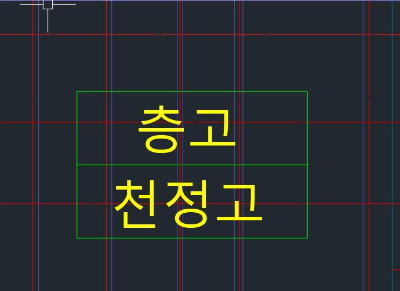

'층고 천정고' 글씨가 선명하게 보이는 걸 볼수 있다.

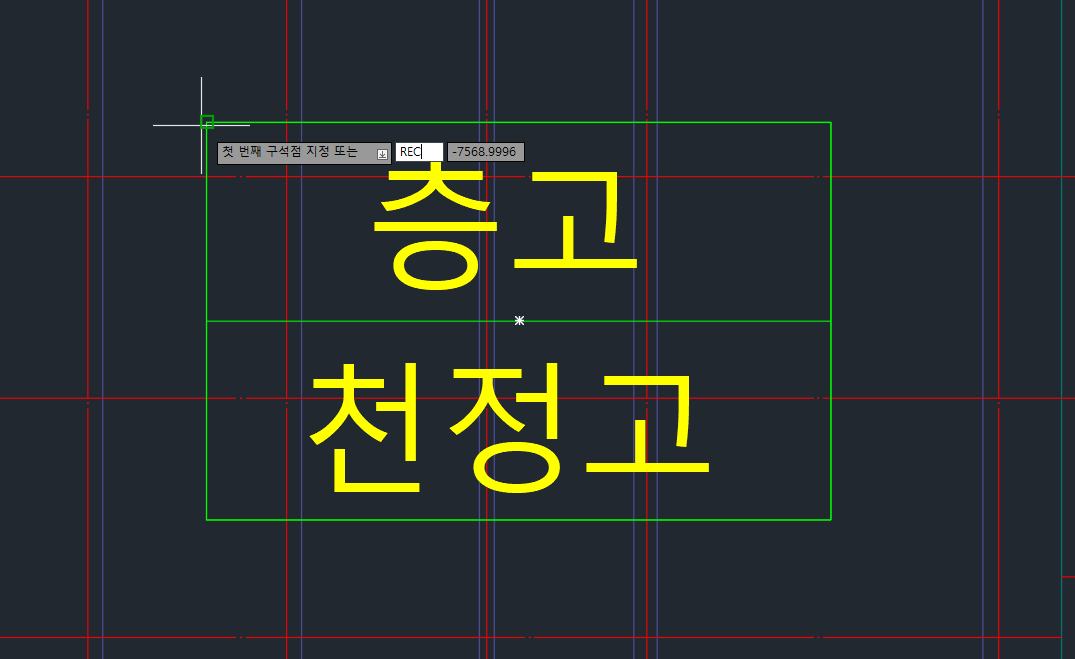

STEP .1 단축 명령어"RECTANG" 기입한다.



PL LINE으로 그리거나 RECTANG 명령어를 넣고 가려질 부분을 영역을 지정해 놓도록 한다.
저 같은 경우엔 네모 박스 만큼 선이 간섭되 있으므로 네모박스만큼 영역을 지정했습니다.

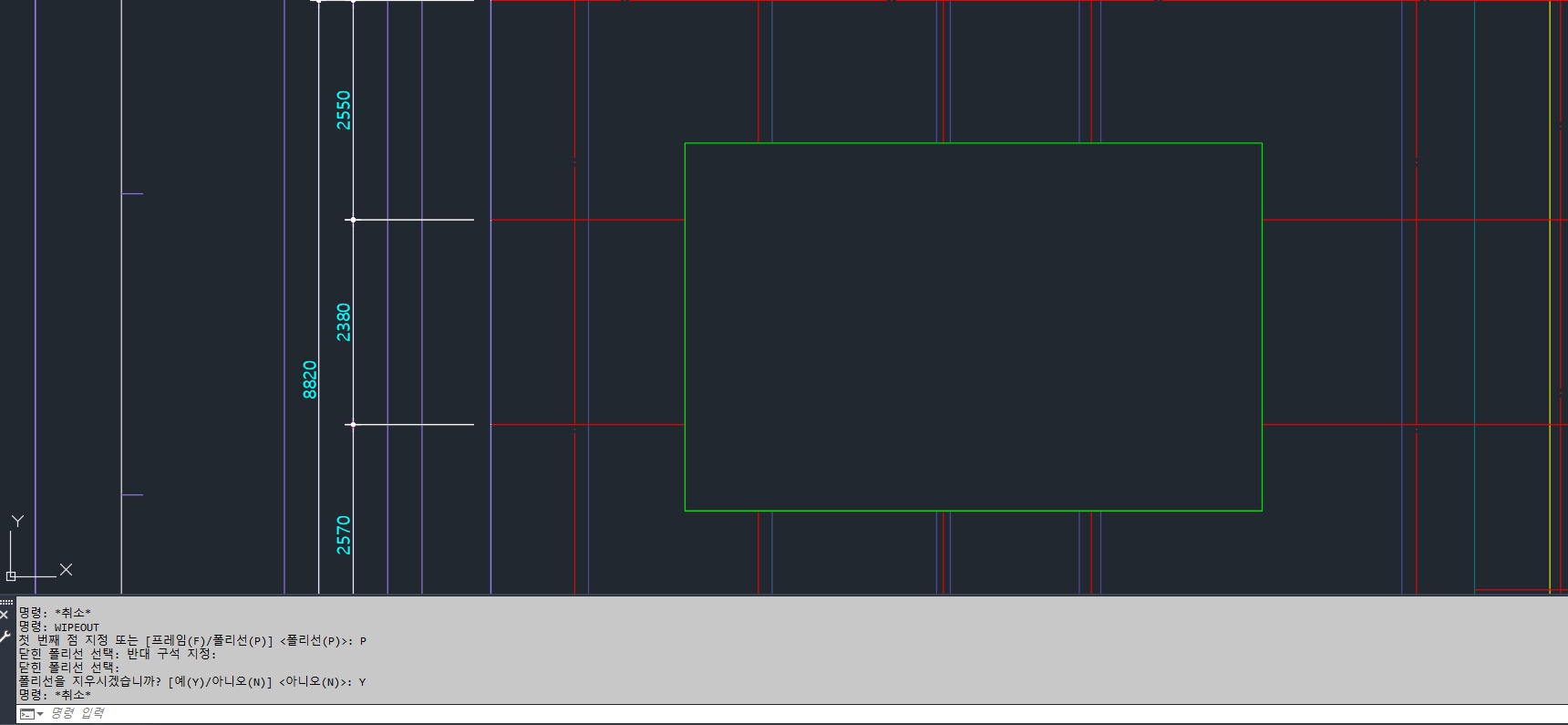

STEP .2 단축 명령어"WIPE OUT"기입한다.

┖WIPE 명령

└[프레임(F) /폴리선(p)]

└ 폴리선(P) 로 지정하여 STEP 1에서 네모박스 친부분을 클릭하고

└'폴리선을 지우겠습니까 ? ' [예(Y) / 아니오 (N) ]

└예(Y)로 지정하면 된다.

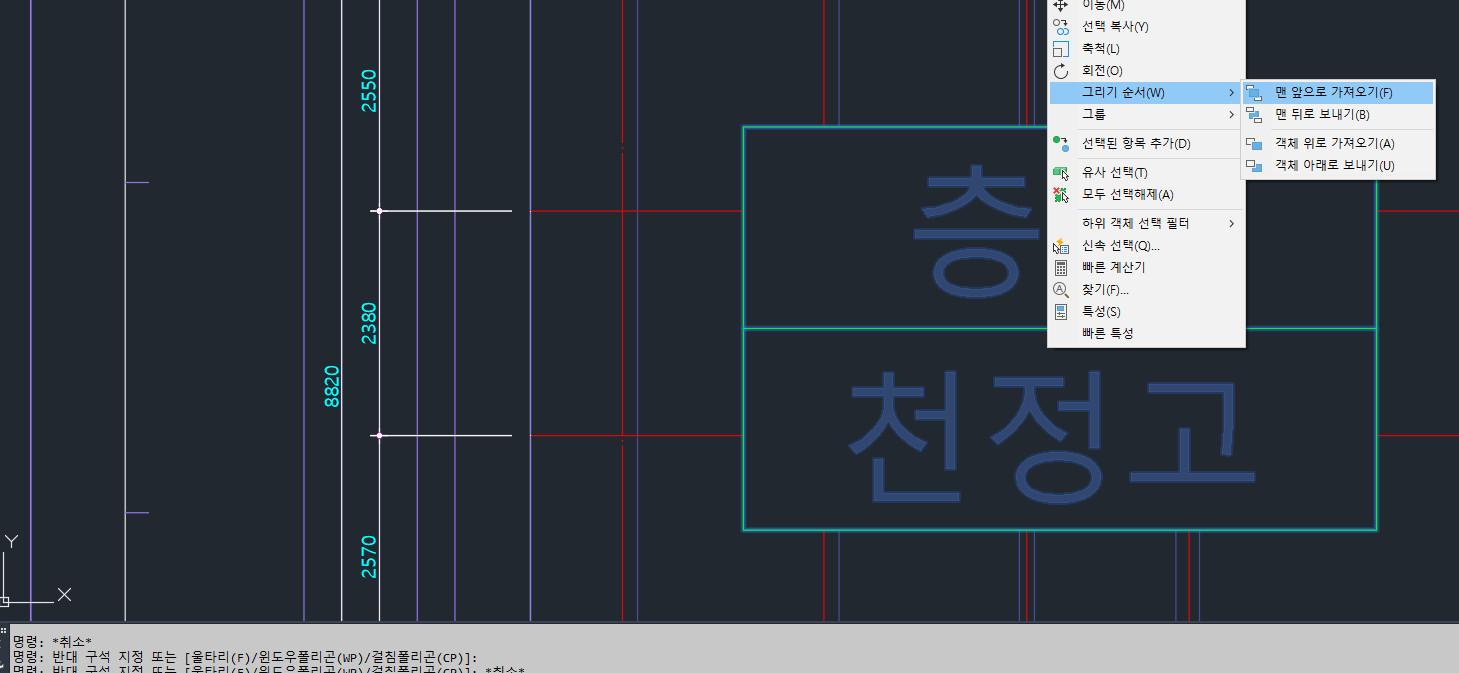

STEP.3 오른쪽 버튼 클릭 후 [그리기순서] ▶ [맨 앞으로 가져오기]

최종적으로 마우스 오른쪽 버튼을 클릭하여

해당 객체를 맨 앞으로 가져오면

글씨와 선이 간섭되지 않게 도면상에 추출되는걸 볼수 있습니다.





전 직장에서 WIPE OUT 기능을 알았지만, 막상 실전에서 쓸려니까 찾지 못해서

다시금 네이버에 오토캐드 배경 가리기,뒷배경 가리기, 테두리 안보이게 하는 법으로

검색해서 다시 알게된 명령어인 만큼 다시는 잊지 않으리라 다짐하면서 블로그에 글을 남깁니다.

WIPE OUT 와이퍼.. 잊지 않으리라...ㅎㅎ

부족하지만 도움이되었길 바라면서 이만 글을 줄이겠습니다.
